SNT-WTHMS06無線溫濕度場測試系統

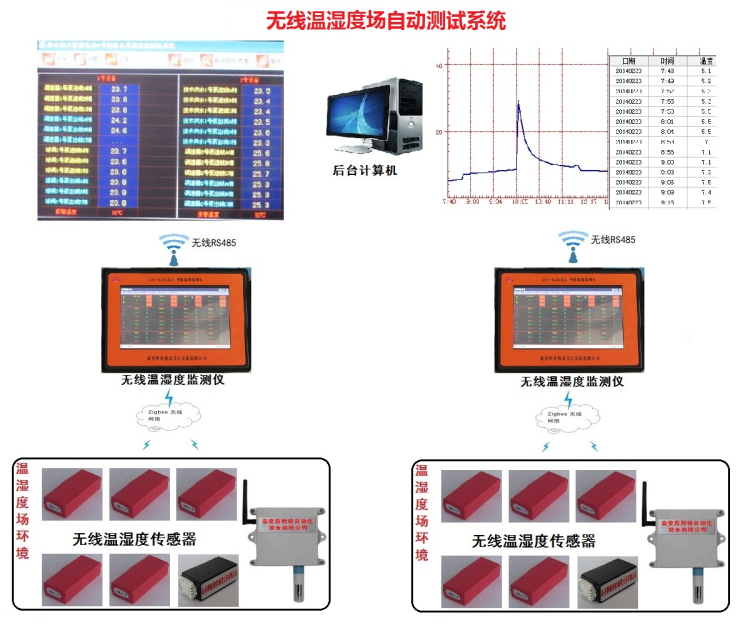

系統結構圖：

系統概述：

該系統主要用于恒溫恒濕箱(房)、高低溫試驗箱，熱處理爐，老化試驗箱，干燥箱，培養箱，水泥養護箱(室)，鹽霧腐蝕試驗箱，恒溫水/油槽，冰箱、冷藏庫，糧庫，大面積恒溫恒濕房間，箱式電阻爐，高溫定炭爐……等溫濕度試驗設備的溫濕度參數的檢定或校準，也可對設備的控溫偏差、溫度場、濕度場、均勻度、波動度等進行自動測試與分析。該系統由測試軟件、智能無線傳感器（包含無線溫度傳感器和無線濕度傳感器），無線溫濕度監測儀組成。無線溫濕場測試系統同時使用了ZigBee無線通訊技術，不僅解決了用戶接線麻煩的問題而且性能穩定可靠。

系統組成：

智能無線傳感器：本系統可選傳感器：SNT-TH106G/M智能無線溫濕度傳感器 （內置型），SNT-T106G/M智能無線溫度傳感器（內置型），SNT-H106G/M智能無線濕度傳感器（內置型），SNT-TP302G/M智能無線溫度傳感器（外接型，封裝可選）。

系統特點：

特別適合大空間布線困難的場合，無線智能傳感器體積小，安裝簡便，省去用戶由于測量點多帶來的現場接線麻煩的問題，傳感器發射距離200米（空曠地帶），另有中繼器可增加傳輸距離。

各個無線智能傳感器都是獨立工作，數據實時采集，省去了由于通道切換帶來的讀數等待時間，保證數據的實時性，有效性。

無線智能傳感器可在強電磁輻射及大于80℃高溫環境下長期工作，采用耐高溫電池，電池壽命為5年。

無線溫濕度監測儀可接收多種測溫元件的無線智能傳感器，如：數字芯片、K型熱電偶、PT100熱電阻等。可隨意匹配，拆裝簡單，極大方便用戶自己更換傳感器。

軟件可同時接收288個點的溫濕度（相當于288個獨立通道），軟件操作簡單，界面簡潔明了，數據和曲線自動保存，用戶能輕松設置和找到自己想要的信息。

抗干擾：采用抗干擾技術，解決了強電磁場干擾環境下的溫度監測的難題。

技術指標：

SNT-R2400C2/SNT-R433C2無線溫濕度巡檢儀（監測儀）技術指標

通道：48通道，可接48只傳感器。

通訊頻率及距離：2.4G或433M；200米（空曠環境）；

溫度顯示及操作方式：7.0寸工業觸摸屏，分辨率800×480，單頁48點顯示。

數據：可保存5年的歷史數據，可現場查詢數據、曲線。

報警輸出：1 路常開 。

網絡(luò )接口：隔離 RS-485 工業總線接口。

數據接口：標準USB接口，可使用普通U盤讀取數據和拷貝文件

操作系統：WINCE6.0

硬件參數：中央處理器ARM9 S3C2416 533MHz處理器，本機內存64M，存儲卡16G。

工作電壓：AC220V;

工作溫度：-10℃～+80℃。

安裝方式：嵌入式或者配置防水配電箱。

外形尺寸：210*150*50mm（寬*高*厚度），防水配電箱400*300*170mm。

SNT-TH106G/M（內置型）智能無線溫濕度傳感器技術指標

溫度測量范圍：-40℃～+125℃；

濕度測量范圍：0-100％RH

溫度精度：±0.5℃(-20～+80℃)；

濕度精度：±2％RH (0～+50℃)；

分辨率：0.1℃(溫度)  0.1%RH(濕度)

溫濕度測量周期：  30-300s；

供電：高溫鋰電池，工作時間>5 年；

射頻標準：IEEE802.15.4；

外形尺寸：55mm×33mm×20mm。

SNT-TP302G/M智能無線溫度傳感器（外接型）技術指標

溫度測量范圍：-200℃～1100℃；

可接入傳感器類型：K  J  N  E  S  R  T共8種熱電偶PT100鉑電阻；

溫度測量周期： 30-300s；

準確度等級：0.05級；0.02級。

供電：耐高溫鋰電池，工作時間>5 年。
