SNT-WTMS04天輪軸承無線溫度在線監測預警系統

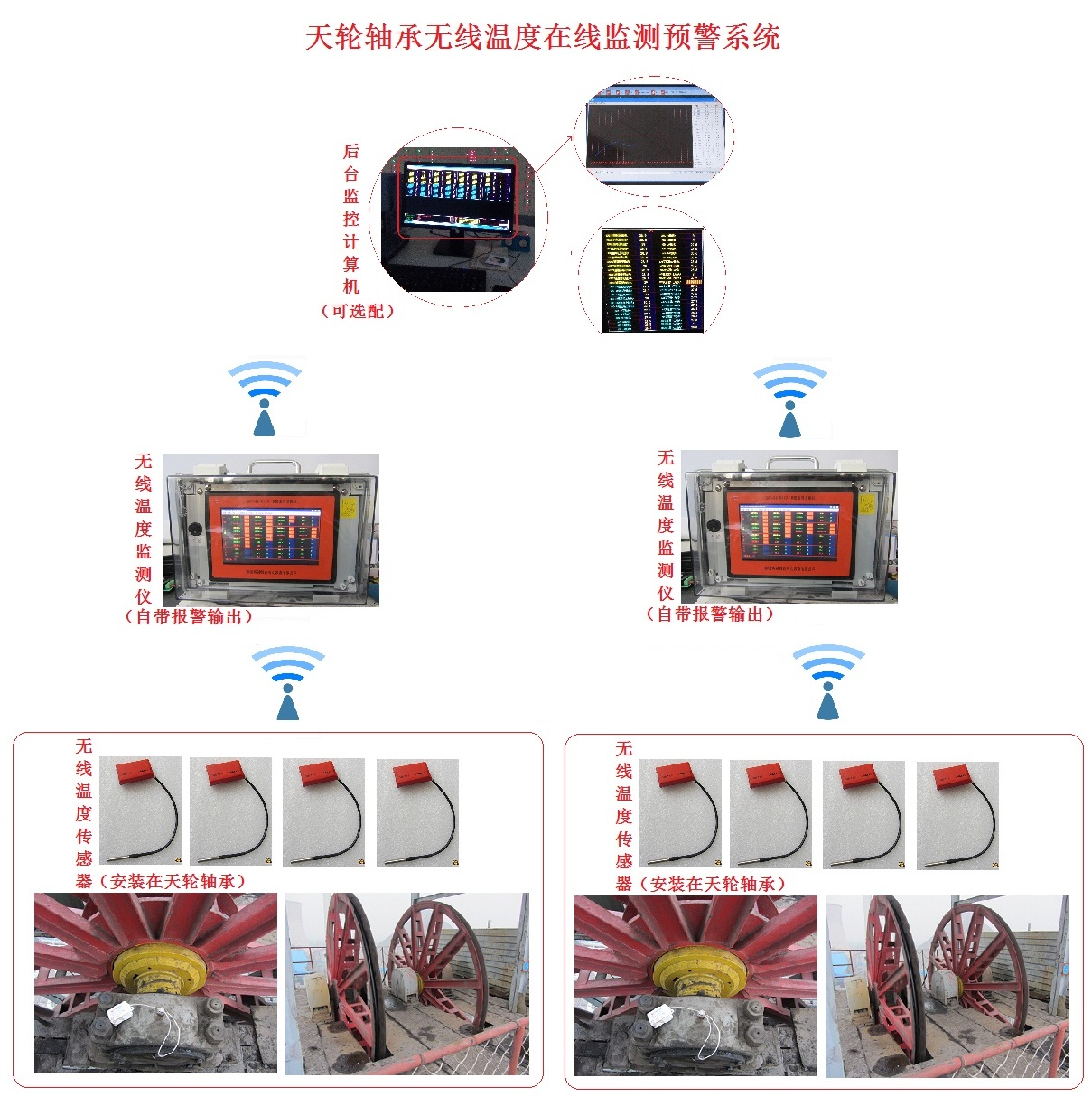

系統結構圖

系統組成：

每臺天輪有2個軸承，每個軸承安裝一個無線溫度傳感器以實現軸承溫度的實時監控及報警。

操作房安裝無線溫度監測儀，接收該操作房控制的所有軸承的溫度信號，并顯示在屏幕上，對于超過設定溫度的軸承通過報警器報警，能準確知道哪個天輪的哪個軸承超溫，并且能實時查詢各軸承溫度值以及溫度曲線，可保存5年的溫度數據及曲線資料。標準RS485接口，可無線遠傳到后臺監控系統

監控中心配備一臺中心計算機用于對所有的溫度測點集中統一管理，包括報警，記錄，數據，曲線，實時監控等（可選裝）。

系統原理：

天輪軸承上安裝的無線溫度傳感器以1次/3分鐘的頻率發射所測量的溫度信號，無線溫度監測儀實時掃描并接收范圍內的所有溫度值并顯示在屏幕上，超溫測點予以報警。每個測點在屏幕上都有唯一的準確的名稱（如：1號天輪左側軸承，2號天輪右側軸承等），如果安裝后臺監控系統，則無線溫度監測儀同時通過無線485把數據實時傳輸到后臺監控計算機，以便于監控人員及時了解所有測點溫度情況。

系統各部分功能：

無線溫度傳感器：由無線數據傳輸和數據測量?jì)刹糠纸M成。天輪軸承經過傳感器實時測溫后，將溫度數據通過無線方式實時的傳遞給無線溫度監測儀。

無線溫度監測儀：由無線數據傳輸和數據顯示兩部分組成。可以實現溫度實時顯示、歷史數據記錄和分析、報警狀態記錄等功能。幫助運行人員監測和分析測點的過熱情況，預測出故障發生的部位，保證設備的安全正常運行。與后臺監控系統通過無線485可無線傳輸數據。

后臺監控系統：由監控計算機和監控軟件兩部分組成。可在中控室實時監控現場情況。軟件單個頁面可同時接收288個點的溫度值，操作簡單，界面簡潔明了，數據、報警信息和溫度曲線實時顯示并自動保存。
