SNT-WTMS03鋁電解槽無線溫度監測系統

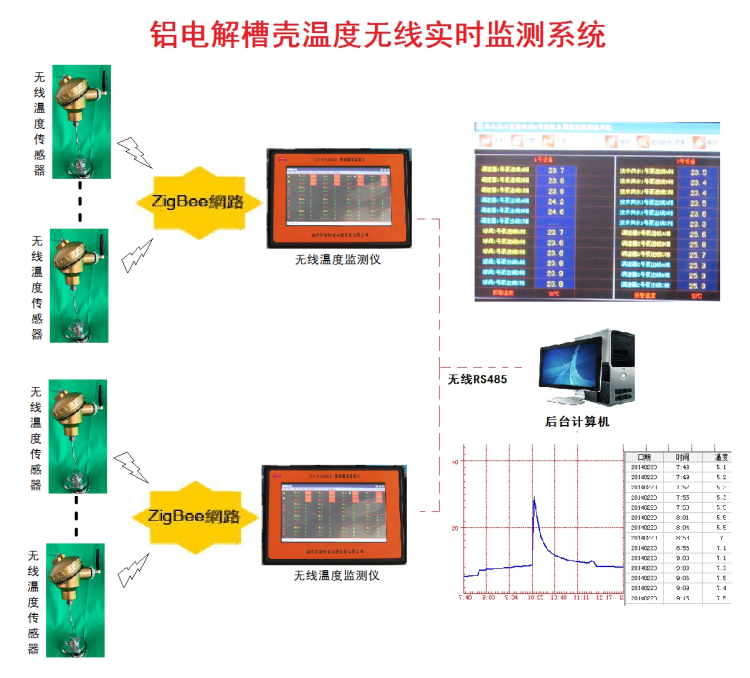

系統結構圖：

系統概述：

鋁電解槽無線溫度在線監測系統對槽殼溫度的變化實時監控并對溫度超限實時預警， 解決了對電解槽進行連續監控的難題，降低了人力投入；系統的無線設計減輕了安裝和接線的勞動強度，無線溫度傳感器可以重復使用。對管理人員了解電解槽的運行狀況，探索電解槽的最佳狀態提供了支持，通過該系統的使用可以有效的提高電解槽壽命，降低維護成本。

系統構成：

鋁電解槽殼無線溫度在線監測系統有無線溫度傳感器、智能溫度監測儀（接收/發射）、后臺監控計算機、后臺監測軟件組成。

無線溫度傳感器由溫度傳感器、測量電路、邏輯控制電路、無線調制接口和供電電路組成，傳感器將溫度信號通過2.4G無線網絡(luò )發送到智能溫度監測儀。安裝方式為吸附式，根據實際測溫需求自由安裝，可重復使用。

智能溫度監測儀負責接收傳感器的溫度信號，顯示并無線組網發射到后臺監控計算機。

后臺監控計算機可實現溫度實時數據顯示、歷史數據記錄和分析、報警狀態記錄等功能。幫助管理人員分析電解槽槽殼溫度變化對槽溫溫度場的影響，并為研究電解槽槽膛內形狀提供大量數據基礎。

系統特點：

    無線組網，實時連續監測槽殼溫度。

    低功耗設計，傳感器在不更換電池的情況下可連續工作5年。

    傳感器無任何連線，可自由安裝。可重復使用，可任意更換位置。

    采用抗干擾技術，尤其適用于電解鋁現場。

    系統有超溫報警功能，并能輸出開關信號用于控制相關設備

技術指標：

    溫度測量范圍：0℃～1000℃；（根據傳感器類型確定）

    轉換精度： 0.02% ；

    分辨率：0.1℃

    傳感器類型：K J N E S R T B共8種熱電偶，PT100鉑電阻

    溫度測量周期：30-300s（可根據要求設定）；

    供電：塔迪蘭耐高溫電池，工作時間>5 年（按每3分鐘發射一次數據）；

    通訊頻率及距離：2.4G或433M；200米（空曠環境）；

    安裝方式：磁吸附式。

    外形尺寸：異性鎧裝熱電偶，帶磁鐵，需定制。
