SNT-WTMS01變電站無線溫度在線監測系統

一、系統概述

變電站是電力輸送系統的核心，變電站內通常具有各類變電設備和控制設備，如變壓器、斷路器、隔離開關、負荷開關、熔斷器、電流互感器和電壓互感器等等，這些電力設備都工作于高電壓大電流狀態，因此很容易引起這些電力設備的發熱，特別是在設備老化狀態或超負荷工作狀態，設備的溫升都將大大超過設備的正常工作溫度。而設備溫升過大又將加速設備的老化速度，降低設備的使用壽命，嚴重時直接導致設備損壞，從而引起供電系統停電事故。

該監測系統主要應用于高壓電傳輸、應用的行業，例如電力、鋼鐵、采礦、石油、化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電接點的溫度在線監測報警。該系統突出的特點是安裝靈活、管理方便、易于更改配置和不易出現線路故障等，特別是在傳感器安裝密度大和不易布線的環境中，無線傳感器網絡(luò )較有線網絡(luò )更具有不可替代的優勢。本系統的傳感器安裝在一些關鍵部位對溫度參數進行實時的監測，并將監測的數據通過無線網絡(luò )傳輸到現場監測儀顯示保存，還可以傳輸到監控計算機進行相應的處理，以備以后的工藝分析查用。通過對歷史數據的查詢和分析，可以對被監測設備的情況比較全面的了解，從而可以判斷設備的正常與否，為安全生產提供可信的實時依據和歷史依據。

開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。本系統將智能無線溫度傳感器安裝到開關柜內的帶電接頭觸點上，在線測量該點溫度后，以無線方式將數據上傳，集中顯示，并實現超溫報警，以便及時消除事故隱患。該系統采用低功耗設計、無線測溫等技術，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點。

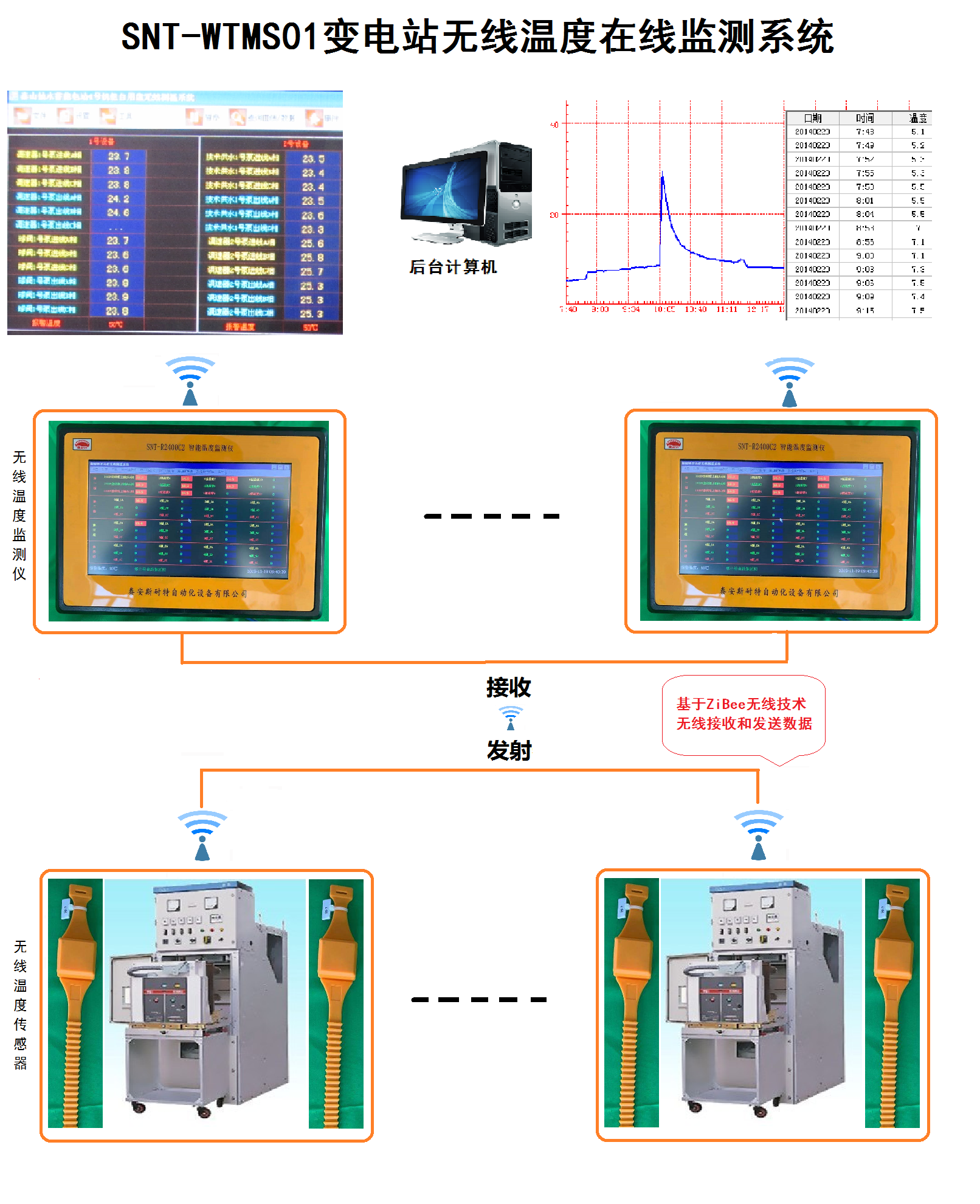

二、系統結構

系統采用一臺中心監控計算機，通過無線方式與智能無線溫度監測儀實現數據交換，每臺智能無線溫度監測儀可接收1-288只無線溫度傳感器，系統的中心監控計算機在線監測、記錄、分析所有無線溫度傳感器的溫度數據，系統支持聲光報警。

三、系統組成

1.智能無線溫度傳感器：SNT-T100G/M、SNT-T101G/M、SNT-T102G/M、SNT-T103G/M，SNT-T104G/M，SNT-T105G/M（根據現場需求選擇）,測量溫度并發射數據；

2. 智能無線溫度監測儀：SNT-R2400JS/SNT-R433JS, SNT-R2400C2/SNT-R433C2, SNT-R2400C1/SNT-R433C1,SNT-R2400AY/SNT-R433AY,SNT-R2400BXS/SNT-R433BXS,SNT-R2400BX/SNT-R433BX, SNT-R2400J/SNT-R433J根據現場及用戶需求7種型號可選 ，采集溫度數據并無線傳輸至中控PC；

3. 中控PC：SNT-R2400J或工控機+專用軟件。實時監控所有數據，并對超過設定值的數據報警，保存歷史數據及曲線圖。

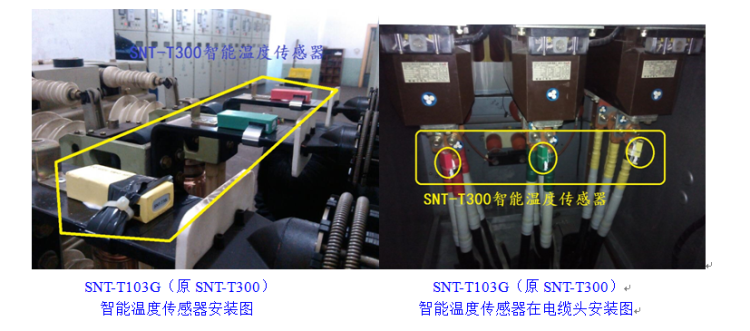

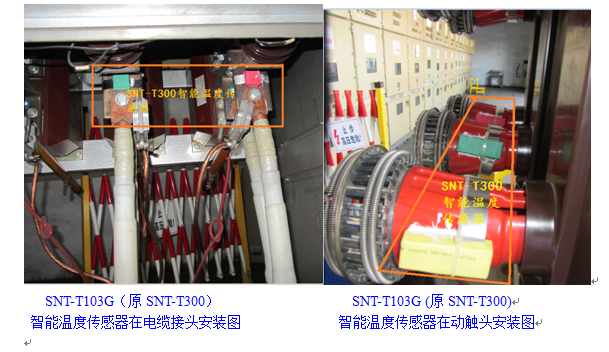

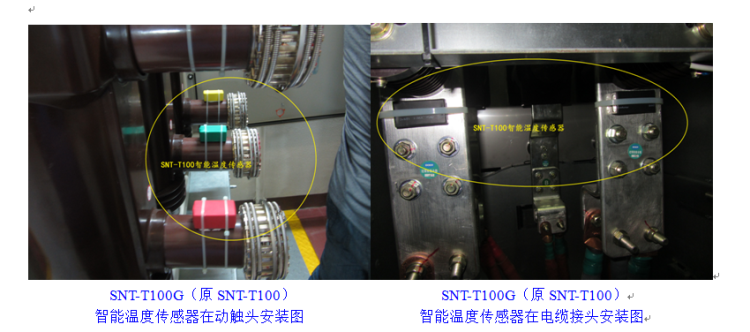

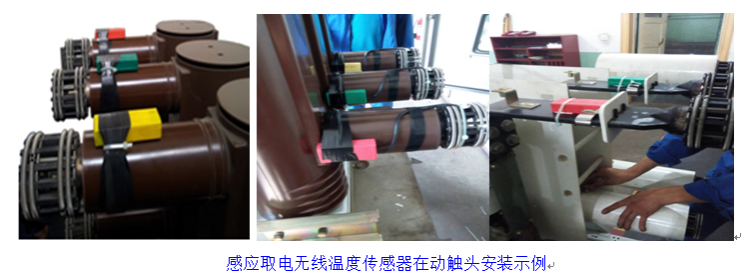

四、安裝現場示例
