SNT-WDMS02煙草切絲機刀口非接觸式、無線位移精確測量系統

系統概述：

煙草切絲機刀口數據的測量是當前普遍未解決的難題。目前絕大部分煙草企業采用的測量方式分為兩種，一種是采用參照物的方式，另一種是采用人工的方式靠經驗解決，這兩種方式都極不可靠，無法保證產品的質量，影響了煙草企業的質量和產量，給企業造成很大損失。基于上述背景，我公司提出設計研發一種“煙草切絲機刀口非接觸式、無線位移精確測量系統”的方案。

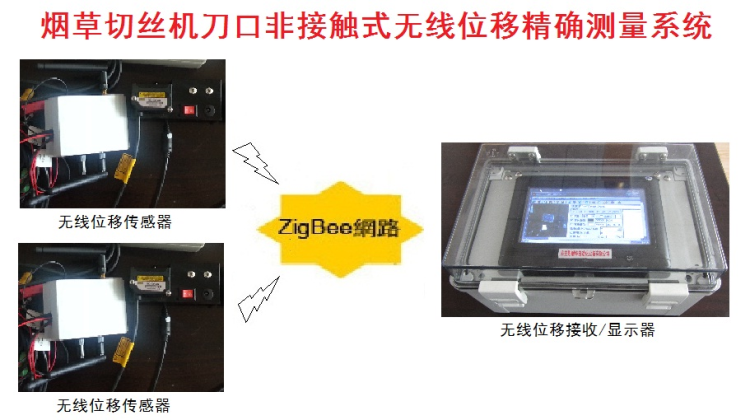

系統結構：

系統功能：

1.本系統由激光位移傳感器、無線Zigbee傳感器、無線視頻發射/接收模塊、帶液晶顯示的接收機等部分組成。

2.采用激光位移測距傳感器，測量范圍為±5mm，有效精度為0.01mm。由于此類位移傳感器只能在很小的區域內測量顯示，尤其是安裝到密閉設備內部時操作人員無法看到并進行相應的操作，解決這個問題就要結合無線傳感器技術。
